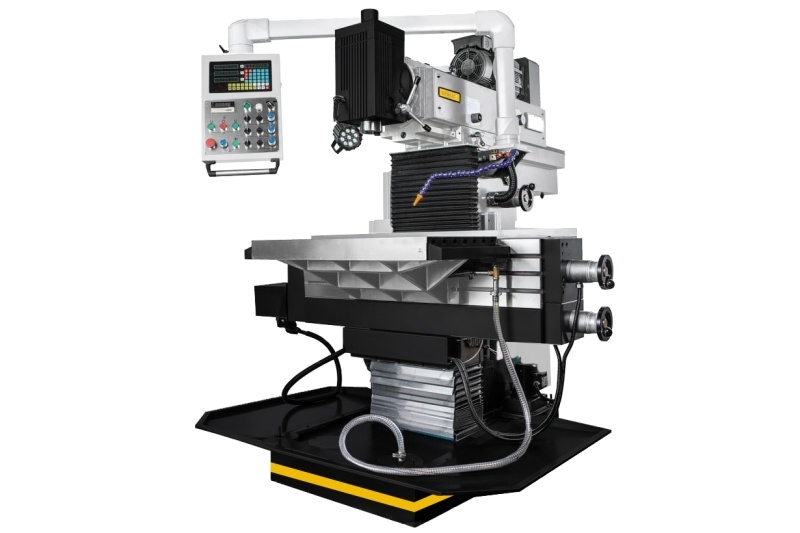

STALEX WFM 850 Servo Инструментальный фрезерный станок

Универсально-фрезерный станок WFM 850 Servo в Симферополе предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности:

• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ

Комплектация STALEX WFM 850 Servo

• Пульт управления нового образца с УЦИ
• Зажимная тяга M16
• Переходник ISO40/MT3
• Переходник ISO40/MT2
• Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
• Опора для горизонтального фрезерования
• Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
• Система подвода СОЖ
• Сертификат точности
• Поддон для сбора стружки
• Инструкция по эксплуатации
• Лампа LED местного освещения

Технические характеристики STALEX WFM 850 Servo

Конус шпинделя вертикального	ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),	40 – 260/260-2000
Ход пиноли шпинделя	60 мм
Диапазон наклона головки, влево/вправо	±90⁰
Расстояние от оси горизонтального шпинделя до стола	120-530 мм
Расстояние от оси вертикального шпинделя до стола	70-520 мм
Расстояние от оси вертикального шпинделя до стойки	170-620 мм
Конус шпинделя горизонтального	ISO 40 DIN2080
Размер горизонтального рабочего стола	850x450 мм
Размер вертикального рабочего стола	1190x250 мм
Перемещение стола по оси Х	600 мм
Перемещение стола по оси Z	450 мм
Перемещение стола по оси Y	450 мм
Скорость подачи стола по оси Х x Y x Z	10-1000 мм/мин
Ускоренное перемещение стола	1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6	14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3	14/63 мм
Максимальная нагрузка на стол	300 кг
Напряжение сети	380 В
Мощность мотора подач X/Y/Z,	1,5/1,5/2,3 кВт
Мощность главного двигателя,	5,5 кВт
Мощность насоса помпы:	0,4 кВт
Габаритные размеры (ДхШхВ)	1600х1800х2000 мм
Масса	1700 кг
